Alweer een tijd geleden nam ik een Rotring CS 50 NC-scriber over, eigenlijk zonder precies te weten wat het is of hoe het werkt. Het apparaat was duidelijk kapot, het armpje voor de pen hing er scheef uit. Ook ontbrak de voeding.
Het is een elektronische vervanger voor de lettersjablonen welke gebruikt werden bij het met de hand maken van technische tekeningen. Na hem deze kerstvakantie gedemonteerd te hebben werd het defect snel duidelijk:
Een snaartje van de Y-beweging was gebroken, mogelijk door een klap op de arm van buitenaf. Deze snaartjes zijn extreem klein, 2 mm breed met een pitch van 1,5 mm. Vervangen ligt voor de hand, maar ze waren online niet eenvoudig te vinden.

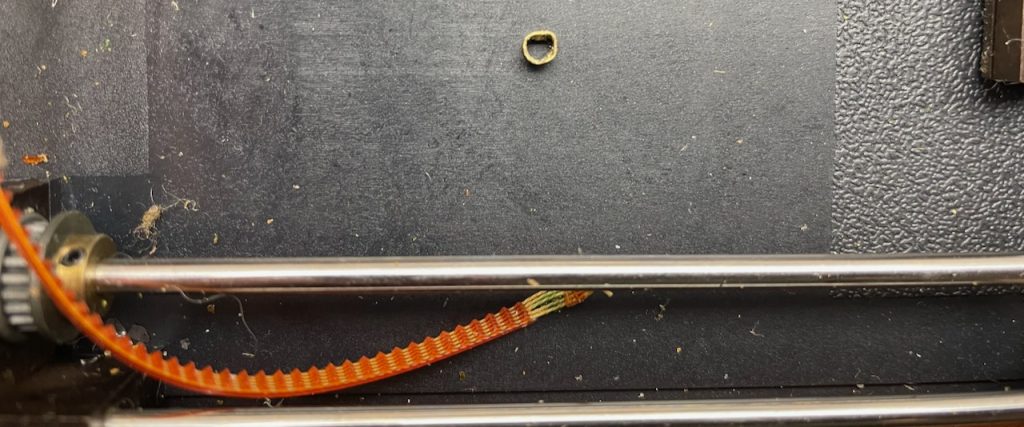

Het uiteinde was kapot gegaan. De draden in de kern van de snaar zijn er nog, maar het rubber van de tanden is er af geschoven. Ook het messing klemringetje dat er omheen hoort werd los terug gevonden.

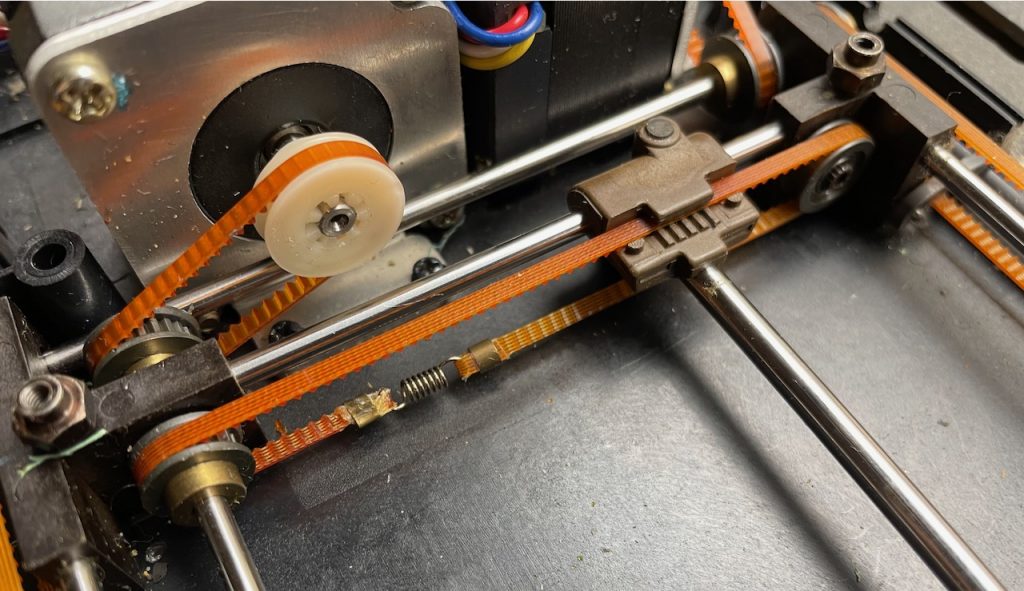

Het is gerepareerd door het uiteinde door de ring te rijgen, deze plat te drukken en het geheel te vullen met secondenlijm. Niet zo mooi als een nieuwe snaar, maar de reparatie houdt vooralsnog goed.
Na het bestuderen van wat Youtube filmpjes over dit apparaat wierp ik een blik op de electronica. Het ontwerp is voor zover ik kan nagaan van Rotring zelf, uit begin de jaren 80 en erg geavanceerd voor zijn tijd. Overigens is deze CS50 gezien de datums op de chips van begin jaren 90.

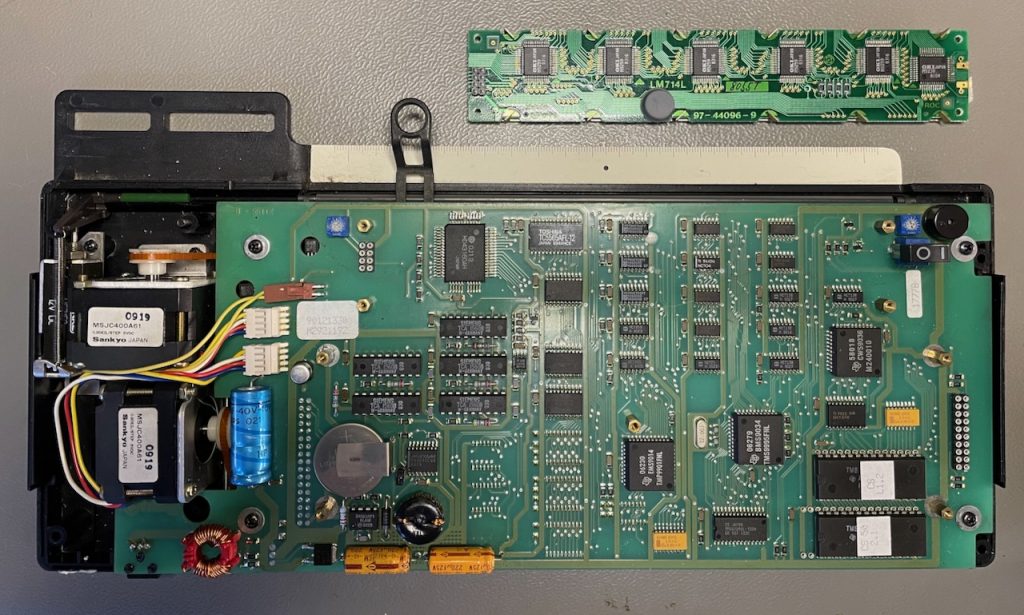

- De microprocessor is een 16 bits Texas Instruments TMS 9995 op 12 MHz, een vroege 16 bits processor. Hierbij is RAM, een TMS 62256 (32k x 8), en firmware in twee ROM’s in voetjes.
- De bipolaire microstep drivers zijn opgebouwd met een Siemens TCA1560B spanningsgestuurde stroom PWM sturing per spoel, op hun beurt aangestuurd door twee TLC7528 8-bit dual DAC’s. De golfvorm moet dan dus uit de hoofdprocessor komen. Er is een driver extra, vermoedelijk voor de hef magneet.
- Het (custom-) display wordt gestuurd door een HD43160 driver, een voorloper van de bekende HD44780, welke op het moederboard zit. Op het display zelf zitten enkel zes OKI M5259 segment drivers.
- De externe voeding is 15 VDC, op de print omlaag gebracht voor de logica door een 34063 5 V step-down regelaar.
Na hem langzaam weer op de normale spanning gebracht te hebben blijkt het apparaat te werken. Ik ben er in het algemeen niet zo voor allerlei componenten preventief te vervangen (met de mogelijke uitzondering van RIFA rookbommetjes ;), maar de gele elco’s op de 5V zijn duidelijk aan de beurt, en als er iets mis gaat met deze voedingsspanning zou dat schade kunnen doen.

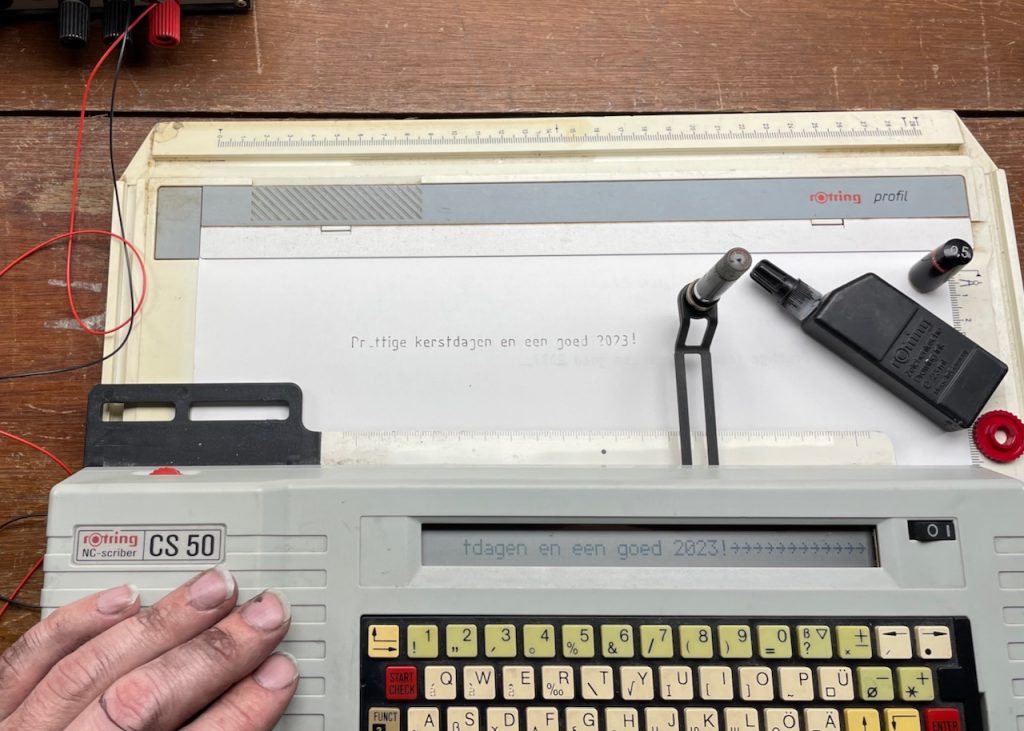

Ik heb de schrijver gebruikt om mijn kerstboodschap te schijven. Hierbij waren twee lastigheden: De antieke Rotring inkt bleek niet goed zwart meer te zijn, en de bediening is ook met de manual er bij relatief moeizaam.
De functionaliteit is wel heel erg uitgebreid, ik ben onder de indruk dat dit alles zo lang geleden in een paar kB ROM gerealiseerd is!
Een leuke toepassing is ook al bedacht: Het schijven van nette kaartjes voor mijn honderden laadjes met componenten. Of ik daar de tijd en het geduld voor kan opbrengen is nog even de vraag.. Eerst maar goede inkt vinden.
