Breakout board

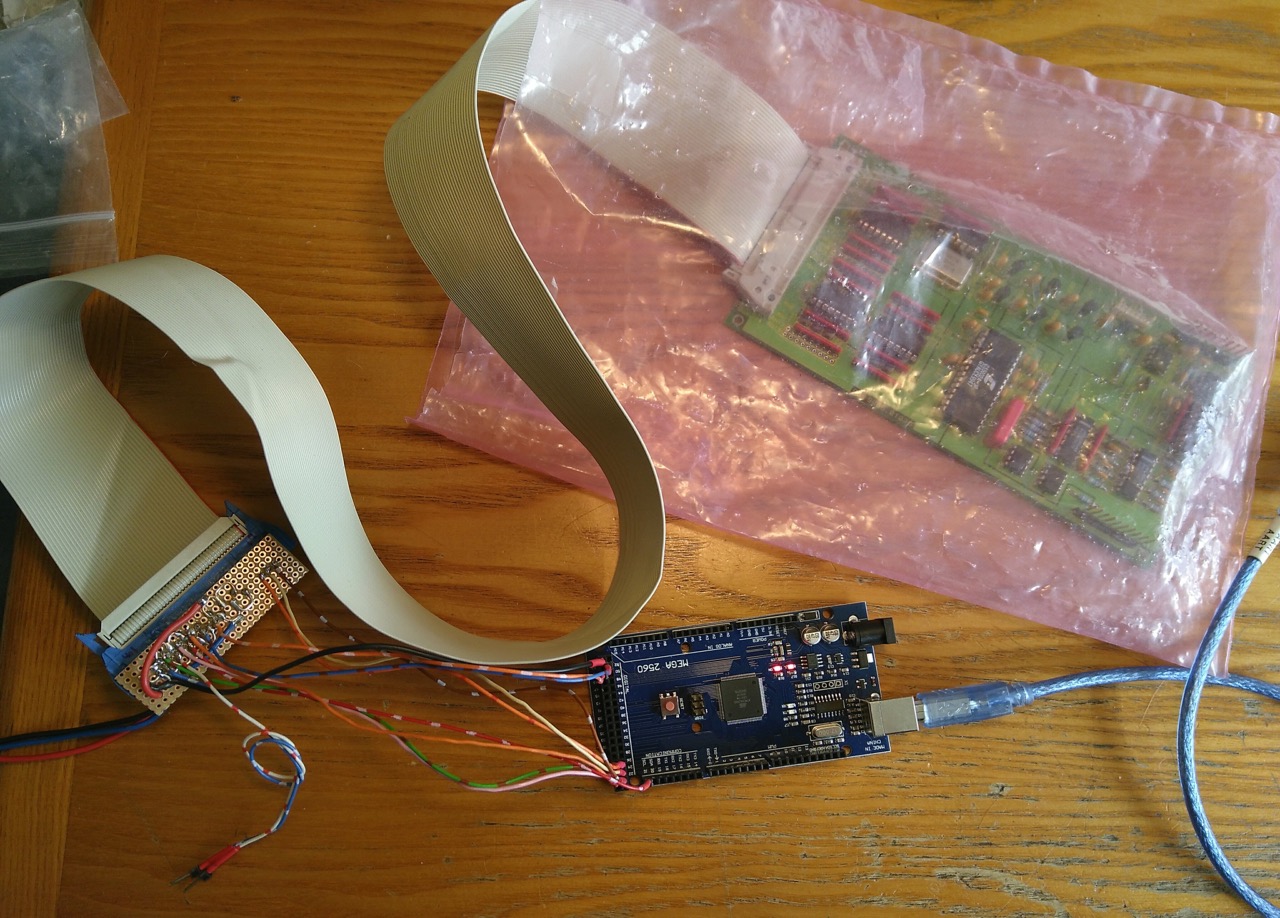

Vandaag een breakout boardje gemaakt voor het voeden en sturen van het ADC board van de spectrometer. De ADC werkt “free running” op een oscillator op het board zelf, dus op de oscilloscope zijn al direct diverse digitale signalen te zien.

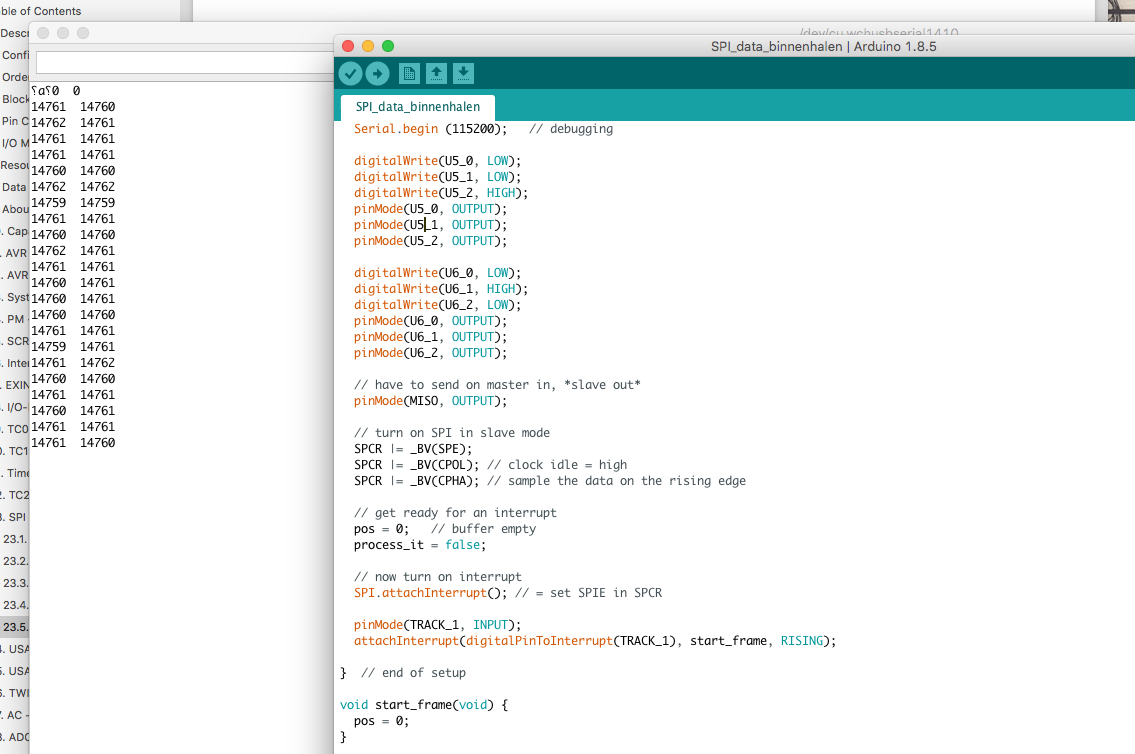

De volgende stap is hier een Arduino aan te hangen.

Spectroscoop

Na een tip van een mede-maker haalde ik bij een handel in oude metalen de optische bank van een gesloopte UV/VIS fotospectrometer op, bedoeld als detector bij HPLC.

Een spectroscoop stond al heel lang op mijn verlanglijstje, dus nu probeer ik dat deel werkend te maken.

De detector bestaat uit twee enorme fotodiode-array’s van Hamamatsu van bijna tachtig diodes elk. Het schema van de multiplexer en het front-end heb ik inmiddels opgenomen. Tijd om de soldeerbout op te warmen,  wordt vervolgd..
